Database Diagram

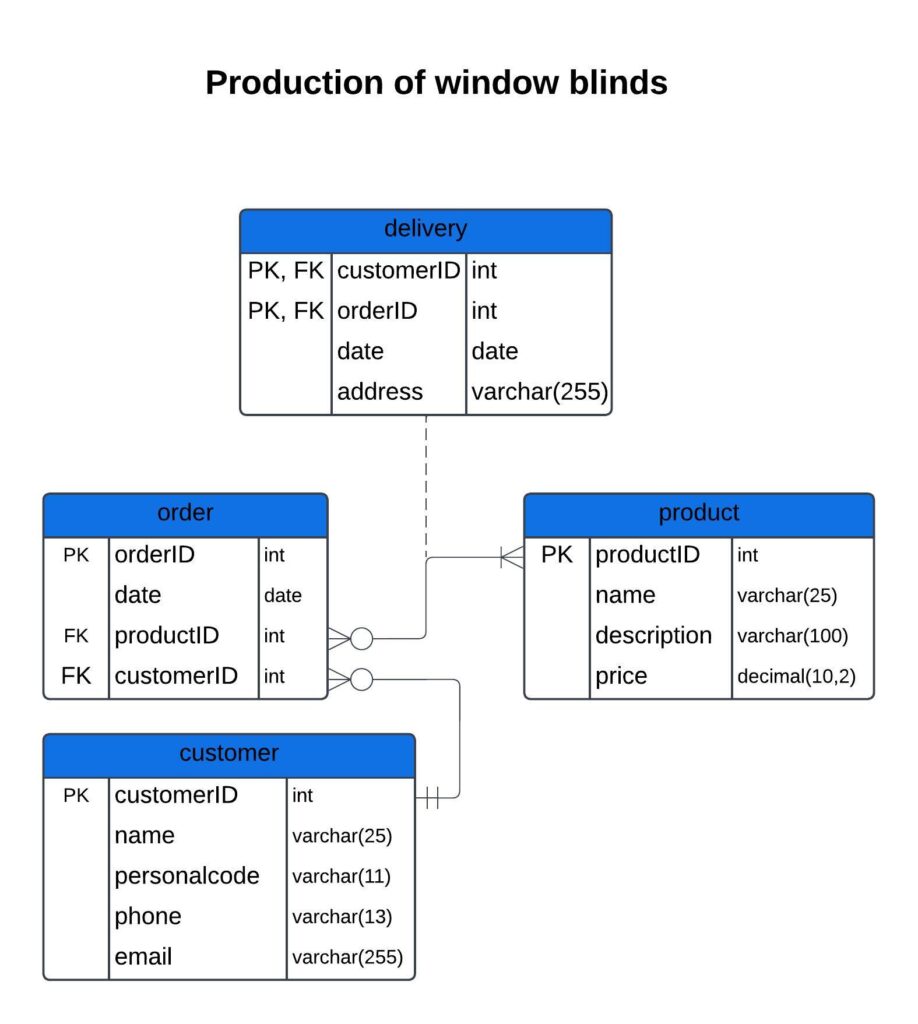

Andmebaasiskeem (Database Diagram) on joonis, mis näitab, kuidas andmebaasis olevad tabelid on omavahel seotud. See aitab paremini aru saada andmebaasi struktuurist ja suhetest erinevate tabelite vahel. Näiteks näed, millised tabelid on ühendatud ja kuidas andmed liiguvad nende vahel. See on kasulik tööriist andmebaasi planeerimiseks ja hooldamiseks.
Sisukord
show
Andmebaasiskeemi kujundid / фигуры / shapes
Tabel / Таблица / Table
Ristkülik, mis esindab andmetabelit koos ridade ja veergudega.
Võti / Ключ / Key
Esmane võti / Первичный ключ / Primary Key
Võõrvõti / Внешний ключ / Foreign Key
Väli / Поле / Field
Tabeli sees olev element, mis hoiab konkreetset andmetüüpi.
Seos / Связь / Relationship
Näitab, kuidas tabelid on omavahel seotud. Tavaliselt kujutatakse joontega, mis ühendavad tabelid.
Indeks / Индекс / Index
Näidatakse täiendavate sümbolitega, mis osutavad tabelitele kiirema otsingu võimaldamiseks.
Kuidas lisada kujundid Licidchart veebilehel:
Kuidas genereerida SQL-kood andmebaasi loomiseks, kasutades Lucidchart:
Kasutades Microsoft SQL Server Managment Studio looge andmebaasi
Vajuta |   |
Sisestage | CREATE DATABASE PRODUCTION_OF_WINDOW_BLINDS; |
Vajuta |  |
Sisestage | USE PRODUCTION_OF_WINDOW_BLINDS; |
Kopeeri | Lucidchart-iga genereeritud kood |
Select | Kõik kood peale “CREATE DATABASE PRODUCTION_OF_WINDOW_BLINDS;” |
Vajuta | |
